55寸液晶拼接屏助力
項目概述:
本次項目建設為普寧市占隴鎮占梨村高清網絡視頻監控系統，前端監控設備安裝在指定部位，完成高清視頻信息的采集、處理、上傳。所有攝像頭要求防爆、低照度 、寬動態。并構建一個視頻監控的專有化網絡系統。同時，本套系統后期將接入普寧市監控指揮平臺，實現市、鎮、村三級聯網，打造普寧平安城市綜合系統。

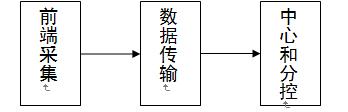

項目需求定義：系統結構：本系統分為三部分：前端監控點、監控中心后端和傳輸部分。具體要求如下：
在村委辦公樓二樓機房，設置主監控中心，通過監控軟件，可實現對所有前端的管理，并集中高清顯示(設計55寸液晶拼接屏四屏拼接，顯示圖像約18個)。
分控中心：
在治安管理辦公室設置一個二級分監控室，即街道監控室一個。通過監控服務器的監控軟件可實現監區內所有攝像機同時全部顯示在電視墻上。
傳輸部分：
前端設備與監控中心，監控中心與分控中心之間均采用電信光纖傳輸。
監控站點：
在村各主干道配置適合數量的槍機，確保轄區治安，以及進出村口車輛記錄。
在村北占隴中學，敬老院等重要監控地點配置高清高速球，監控周邊狀況。

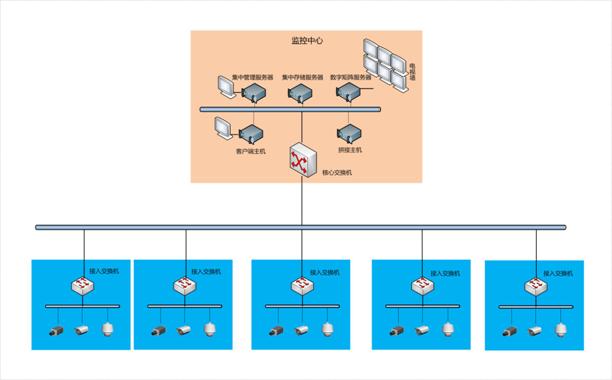

系統概述：通過網絡數字視頻監控平臺來管理、控制、實時瀏覽、存儲、轉發整個系統的視頻圖像。所有攝像機通過網絡接入監控信息中心的NVR集群完成視頻流的存儲和轉發，通過平臺服務器對所有NVR集群和前端攝像機進行集中管理，并可以隨時調看任何一路被管理的視頻圖像以及對這些視頻圖像的錄像調閱。如下圖：
高速球型攝像機，但它不是一款普通百萬高清高速球，該高速球擁有聚焦準確、超低照度、超短延時、超低功耗、發熱量小，運轉平穩，色彩逼真、定位精準等突出優勢。需要特別強調的是，高速球的延時（影響云臺與鏡頭控制）、聚焦、發熱（確保在夏天室外暴曬下工作穩定）、低照是極為重要的參數指標。
+ 自動曝光、自動白平衡、自動增益

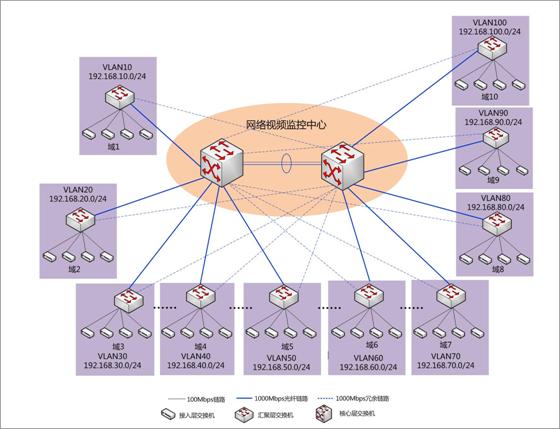

傳輸網絡：本視頻監控項目將基于獨立的占梨村高清視頻監控專用網絡構建，系統采用星型網絡拓撲結構，主干為電信全千兆光纖鏈路，構建由接入層、匯聚層、核心層組成的三層次網絡拓撲結構。入下圖：

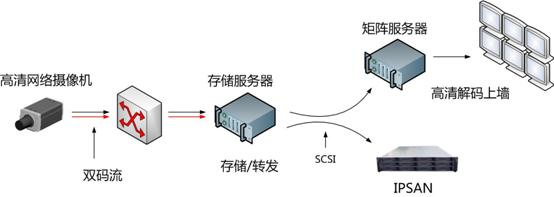

數據存儲：根據項目需求，本方案采用集中存儲服務器+IPSAN模式存儲，前端IPC產生的視頻流通過集中存儲服務器，以iSCSI協議集中存儲到后端的IPSAN存儲設備上。監控中心可通過視頻監控平臺對監控錄像進行集中管理和查詢，同時，IPSAN設備上的存儲數據可通過集中存儲服務器轉發，提供給其他服務器使用。存儲架構如圖：

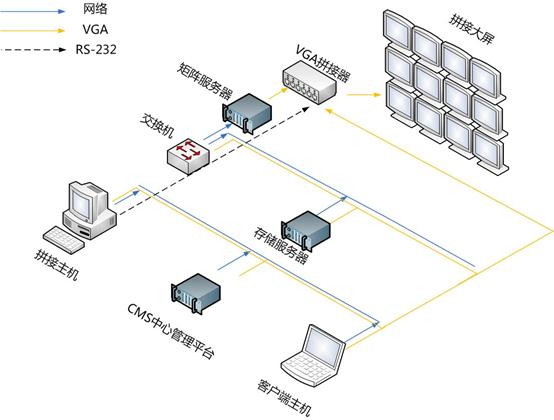

顯示設備：本方案采用的液晶拼接墻由雅迅達LCD拼接顯示單元拼接而成，采用55寸2*2 拼接，共4個單元的拼接方式，其中：拼接單屏尺寸：1215.3mm（寬）*686.1mm；拼接尺寸：2430.6mm（寬）*1372.2mm（高）；設備厚度（含掛架）：≯300mm；雙邊物理拼縫：≤5.3mm。顯示效果示意圖：

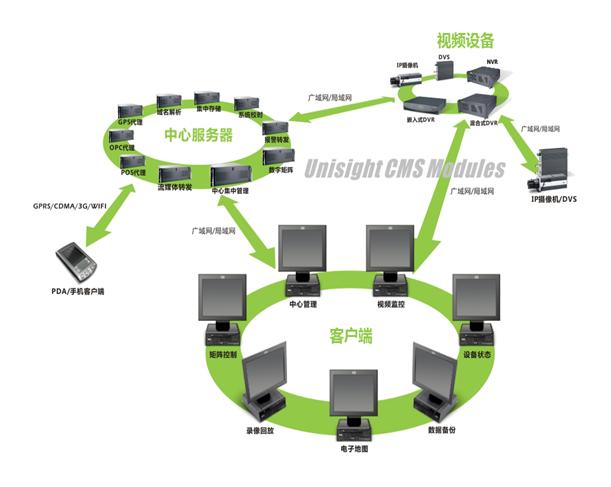

系統管理平臺：視頻監控管理平臺采用LINUX操作系統，以保證系統的穩定性和安全性；視頻監控系統支持模、數攝像機混合組網；視頻監控平臺支持精細化的權限設置和用戶權限的全網漫游（同一賬戶在不同節點登陸）；支持用戶優先級的管理；支持用戶分組和權限繼承；支持多種存儲方案和錄像方式的錄像調閱，可多畫面同時回放和多種回放操作；支持高權限搶占輪巡視頻圖像，高權限搶占正輪巡圖像時，其他在做輪巡操作的視頻操作界面均會得到搶占提示，高權限用戶師范圖像資源后，巡輪可自動恢復搶占前功能；支持對前端監控點進行雙向對講及提供語音廣播功能。系統拓撲圖：

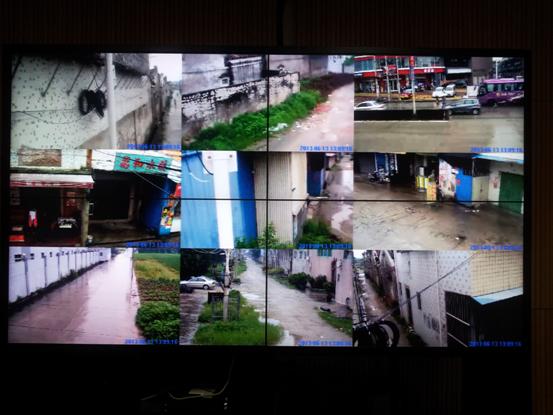

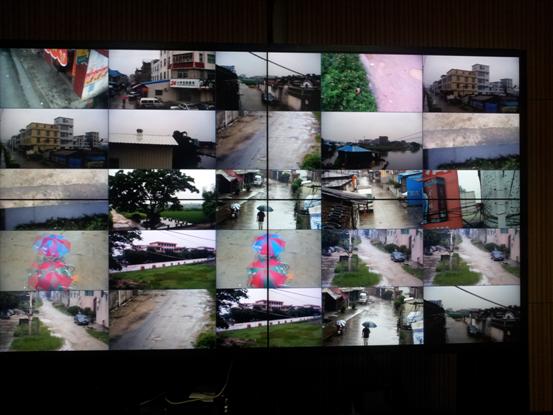

實時畫面拍攝：
